產品參數
測試點數 | 標準配置 | 384通道 | 當前配置點數 | 1024 | 更大擴充點數需定制 | ||
通道板 | CMOS+Relay | 每一塊通道板128個通道 | |||||
隔離點 | 每一測試步驟10個，可自動學習隔離 | ||||||
信號源 | 常規信號源 | DC V: ±10mV~±7.5V或15V AC V:10mVpp~10Vpp AC/DC I:10u~20mA | |||||
測試頻率 | 100、1000、10K、100KHz、2MHz(50Hz) | ||||||
測試步驟 | 無限制 | ||||||
測試速度 | O/S測試：0.5秒/1024點 元件測試：1ms~40ms | ||||||
測試范圍 | 電阻 | 0.05Ω~100MΩ (二線式) ±1%~5% （四線式） ±10mΩ | |||||
電容 | 1pF~40mF±2%~5% | ||||||
電感 | 1uH~50H±2%~5% | ||||||
二極管 | 0.1~9V±1%~3% | ||||||
穩壓二極管 | 0.1~15V±1%~3% | ||||||
晶體管 | 三端測試Vce飽和電壓及?值 | ||||||
場效晶體管 | 三端測試Vds,Cds&Rd(on) | ||||||
光藕及繼電器 | 四端測試其導通壓或電阻 | ||||||
阻抗串并聯 | 采用多頻測試及相位分離法（8度~82度） | ||||||
電解電容極性及漏件偵測技術 | 三端特征辨別比對技術測試及兩端漏電流測試 | ||||||
特色功能 | 微電阻(四線式) | 最小50mΩ(四線式)±10mΩ | |||||
DR Mode | 可測二極管或IC順向并聯漏件及空焊 | ||||||
監控放置 | 監控放置方位（PASS or Fail分流） | * | |||||
直通率監控 | 當直通率<X%時警鈴，<y%時停線檢查 | * | |||||
圖形功能 | 板示功能（Board View）&板示圖自動生成 | ||||||
連板功能 | 連板自動展開&子板選測&自動偵測連板 | ||||||
測試數據存檔 | 測試數據選擇項目存盤 &條碼掃描 | * | |||||
SFIS | ShineWave SFIS(翔威)、Sajet SFIS(神嶙)、Off-Line SFIS（依客戶需求） | * | |||||
硬件保護功能 | 紅外線保護功能 | * | |||||
操作系統 | Windows 7 | ||||||
計算機配置 | CPU:雙核2.8以上/內存:2GB/硬盤:500G以上/顯示器：17寸正屏LCD | ||||||
打印機 | Epson票據打印機 | * | |||||
氣壓要求 | 3~6Kgs/cm2 | ||||||
工作環境要求&電源供給 | 溫度0-45度、濕度10-90%&AC 220V | ||||||
以上規格均經詳細確認，若有變動，不另行通知。*代表選購項目。
產品描述
特色功能（部分主要功能，詳細功能以說明書為準）
1.低電阻測試
對于測試1Ω以下之低電阻﹐可自動扣除接觸電阻﹐具有測試低電阻﹐精確性高﹐穩定性佳的優點。并可使用4根探針方式 (零件每一邊兩根探針),穩定地測試 0.01 Ω以上的小電阻.
2.電解電容極性測試
以三端偵測鋁質電解電容極性有無反相、漏件?？蓽y率100%
3.多種IC TEST 測試模式
1）.open/short Test
2）.Diode Test
3）.Open Scan Test :運用量測通過二極管的電流 , 檢測IC腳的短路和開路,并能有效解決并聯二極體的缺件問題.
4.自我偵測功能
可針對RELAY BOARD, AC/DC測試板在限定范圍內做自我偵測,并反映出不良點﹐以確保測試系統之可信度。
5.多聯板 Copy一次就能完成.High/Low Limit 具有Hot Key 可以快速完成設定.擴充聯板
6.測試步驟自動隔離
程序作編輯﹐出錯時可自動選取較佳的隔離點﹐最大10points/step 以獲得較穩定﹐精確的測試值。 7.BOARD VIEW 功能 可迅速查詢零件及針號, 明確指出正確位置, 縮短不良品檢修的時間.
8.測試資料統計報表
提供完善的報表功能以供管理人員參考，包括不良排行，日報表，周報表，月報表等強大統計功能。
9.測試數據自動存儲
可設定數據自動存儲時間，測試同時自動存儲測試數據，防止數據丟失。
10.測試不良報警
測試不良品通過喇叭報警提示。
11.可擴充條碼掃描功能
可擴充條碼槍，識別條碼，對測試項目進行識別及存儲，方便調用分析。
12.HP TESTJET（選配）
含HP TESTJET感應測試技術，偵測貼片IC空焊，短路，內部不良等缺陷
13.測試數據聯網功能（選配）
測試數據實時存儲，并可以聯網上傳。
14.測試穩定性提升措施：
1）通道板增加了抗干擾回路，穩定性更高。
2）測量板升級，運算方式進一步優化，測試精度得以提升。
3）更換了通道板連接數據線，接觸電阻進一步減少。
4）主機散熱系統改善，降低板卡溫度對測試的影響。

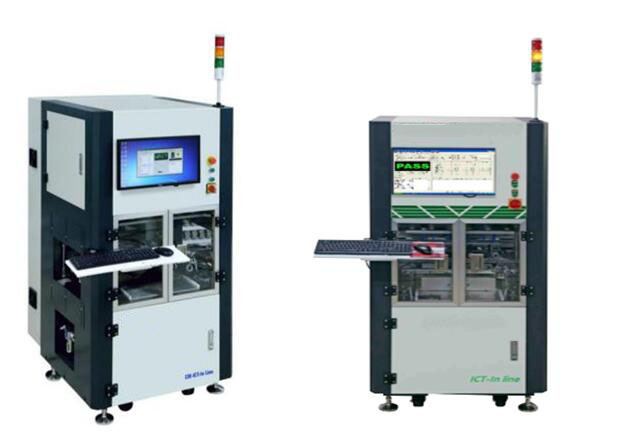

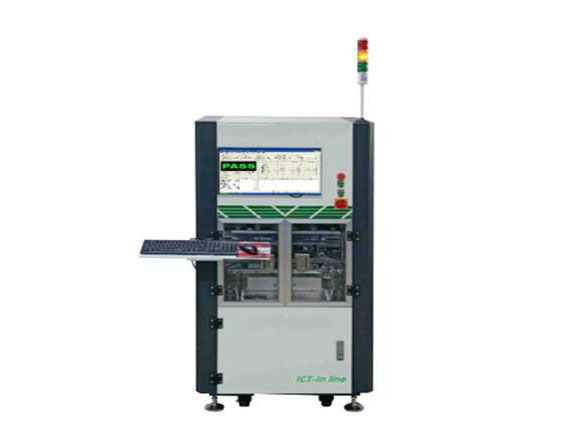

在線機構配置及參數：
1、外形尺寸:L900㎜*W1070㎜*H1900
2、導軌距地面高度910±20㎜可調
3、導軌長度為900，寬度為50-350可調，軌道寬度調節標配手動，自動調節需定制
4、PCBA規格為：(L)330mm(W)350mm(H)100mm,總重量小于2KG
5、PCB板傳送速度0~4m/min
6、皮帶規格12㎜扁皮帶
7、升降機構靈活,導軌可順暢的與ICT測試設備接駁PCB板
8、運輸動力采用步進電機驅動
9、全封閉箱式外形,機架采用60*60*5㎜鋼材焊接成型；機架表面風化水磨、水平加工處理機架更牢固；機架底板采用18MM鋁板加工表面處理、整個平臺更水平；升降平臺采用4條30㎜硬烙光圓加加長直線軸承運動更平穩；升降平臺底板和頂板采用18MM鋁板加工表面處理；機架四周加裝1.5㎜封板，表面烤漆，電腦白和灰黑顏色搭配
10、西門子PLC控制,工控電腦操作界面
11、輸送方向:從右至左/左至右
12、電源220V AC/50HZ/2A;氣源:0.4~0.6Mpa
13、代替人工取放板操作，自動下壓測試
