產品參數
產品描述

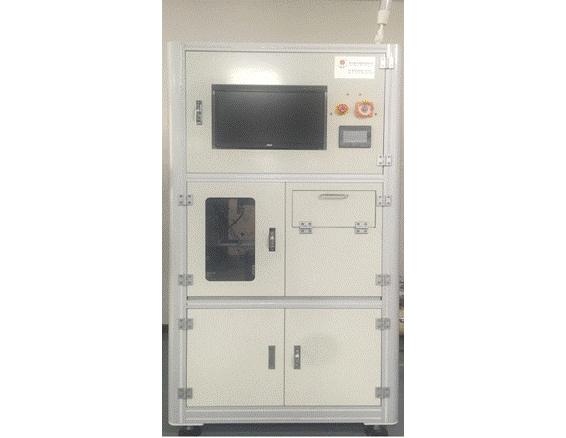

技術協議FCT自動檢測儀器（在線FCT-X6)
一、電器參數:
設備參數：
電源：AC220V 50HZ
外形尺寸：950*850*1900mm(L*W*H)
送板高度：920~950mm
輸送帶：同步帶
設備特點：
1、采用松下PLC可編程控制器；
2、采用7寸真彩觸摸屏控制，界面友好直觀，操作簡便；
3、主體框架采用4040工業鋁型材連接而成；
4、代替人工取放板操作，自動下壓測試；
5、采用進口光電感應開關；
6、配合針床定位針精確定位；
7、順滑、平行的直線導軌與滾珠絲桿調寬方式；
8、可通過現有所有氣缸下壓式測試設備改造；
9、兼容的SMEMA信號接口。
二、 產品主要性能參數
檢測接口(對目標測試板)：
1、30路直流電壓檢測，精度達到0.01V。
2、48路繼電器開關信號輸出。
3、20路IO電平信號輸出。
4、10路PWM信號輸出。
5、10路PWM信號采集。
6、10路交流電壓輸入。（檢測輸入電壓0~300V）.
7、12路交流信號輸入。
8、4路直流電源輸出。（24V，12V，5V，3V）.
9、2路TX/RX通信。（可擴展到6路選配）。
10、6路交流功率檢測，單路最大功率500W，精度0.2W。
11、支持MES接口功能定制。
12、支持定制信號輸入輸出。
三、產品結構及系統組成
１、傳動系統。
２、氣動系統。
３、電源保護系統。
４、數據采集系統。
５、電腦數據處理系統。
６、操作按鍵及指示。
７、工裝治具。
類別 | 說明 | 數量 | 單位 | 品牌 |
氣動系統 | 氣缸,控制及配件 | 1 | 套 | 亞德客 |
光電開關 | 傳送定位 | 1 | 套 | 松下 |
PLC控制器 | 傳動控制系統 | 1 | 套 | 松下 |
步進馬達 | 皮帶驅動 | 1 | 套 | 雷賽 |
滾珠絲桿 | 定位 | 1 | 套 | TBI |
觸摸屏 | 人機界面 | 1 | 套 | 信捷 |
數據采集系統 | 數據采集板卡及集成控制箱 | 1 | 套 | 隆中對 |
工控電腦 | 工業控制電腦I5 | 1 | 臺 | 研磊 |
視覺處理系統 | 800像素工業相機及配件 | 1 | 套 | 隆中對定制 |
電源系統 | 開關電源供電系統 | 1 | 套 | 明緯 |
鋁型材及控制機箱 | 鋁型材，壓板和內部機箱 | 1 | 套 | 國內品牌 |
電腦軟件處理系統 | FCT檢測及數據分析軟件 | 1 | 套 | 隆中對 |
顯示器 | 液晶顯示器 | 1 | 套 | 安美特 |
穩壓電源 | （220V/110V）雙 輸出高精度穩壓電源 | 1 | 臺 | 德力西 |
UPS | UPS電源 | 1 | 臺 | 山特 |
工裝夾具 | 控制板測試夾具 | 1 | 套 | 隆中對 |
線材及其它配件 | 連接線，按鍵，漏電保護等 配件 | 1 | 套 | 德力西 |
人工成本 | 安裝及調試成本 | 1 | 套 | 隆中對 |
