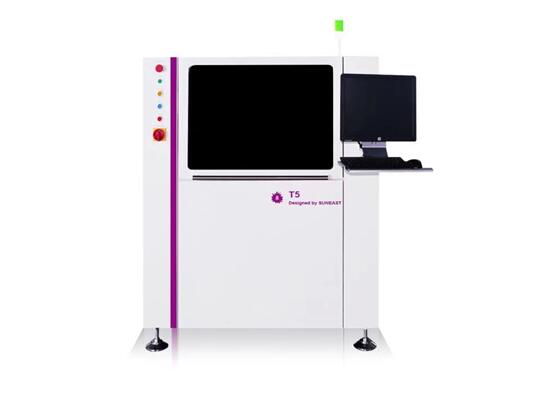

一、主要特點:

1)整體式焊接框架,為設備的精度和穩定性提供基礎保證;

2)多功能平臺設計,馬達驅動實現X、Y、theta方向的自動調節,Z方向可在軟件中快速設定以適應客戶產品厚度的變化;

3)設備采用視覺對位方式保證精度要求,實際使用中有單照和雙照兩種模式進行選擇,單照模式是選取機器的參考零點抓取產品在設備中的位置,雙照模式是視覺同時抓取鋼網和產品的位置進行對比,驅動馬達運動進行定位;

4)整體式傳輸系統,結構穩固,步進馬達驅動,傳送平穩可靠,可以在軟件中快速設定傳輸速度和方向,同時可以實現產品夾持力的設定和修改;

5)獨立式清洗機構,程式化設定清洗模式和頻率,集成噴淋式系統,可拆卸式轉紙固定方式,方便快速更換清洗轉紙;

6)刮刀升降采用與絲桿直連結構,傳動穩定可靠,柔性刮刀結構,在保證壓力均衡同時可適應表面不平的鋼網,能更好的印刷變形板,創新的增加了接觸感應技術,確保壓力的一致性;

7)WINDOWS操作系統,多層式軟件結構設計,人性化操作界面,易學易用,內嵌軟件診斷系統、報警提醒等多功能應用程序,標準SMEMA通信接口,可以與上、下位機實現數據通信。

二、主要技術指標:

1)最大過板尺寸(X*Y)):610mm*510mm

 最小過板尺寸(X*Y)):50mm*50mm

過板厚度:0.6mm~6.0mm

過板重量≤4kg

過板底面零件高度≤20.0mm

過板工藝邊≥3.0mm

2)鋼網最小尺寸(X*Y)):520mm*420mm

鋼網最大尺寸(X*Y)):850mm*850mm

鋼網厚度:20mm~40mm

3)傳輸高度900±40mm

4))印刷精度:±0.025mm

印刷周期:≥11sec(實際數據與印刷產品的生產工藝有關,且不包括印刷時間和清洗時間)

5)PCB 支撐方式:磁性頂針,磁性頂塊

6)PCB 夾板方式:側夾+頂夾

7)印刷速度:0~200mm/sec 印刷壓力:0~20kg

8)PCB傳輸速度: 500~1500mm/sec , 增量1mm

9)PCB傳送方向:左-右、左-左(出廠默認設置, 出廠前客戶可選擇右-左,右-右).

10)運輸導軌固定方向:前導軌固定,后導軌移動

11)主供電源:AC 220±10% 50/60HZ 單相

12)總功率:約3kw

13)主供氣源: 4.5~6kgf/cm2

14)機器重量:約950Kg

15)機器外形尺寸: L1300*W1680*H1520mm

包含附加功能

1)真空清洗、干洗、濕洗功能均有

2)導軌薄板夾板功能

3)真空吸板

4)雙照自動對鋼網功能(氣缸、氣路、刻度標尺)

5)鋼網壓緊,網框夾緊要分別動作

6)印刷平臺加防護板,以免錫膏掉下

7)印刷平臺加定位孔

8)刮刀二付:標配350mm,520mm鋼刮刀

9)鋼網自動定位

10)手動快速移動鋼網
