產品參數

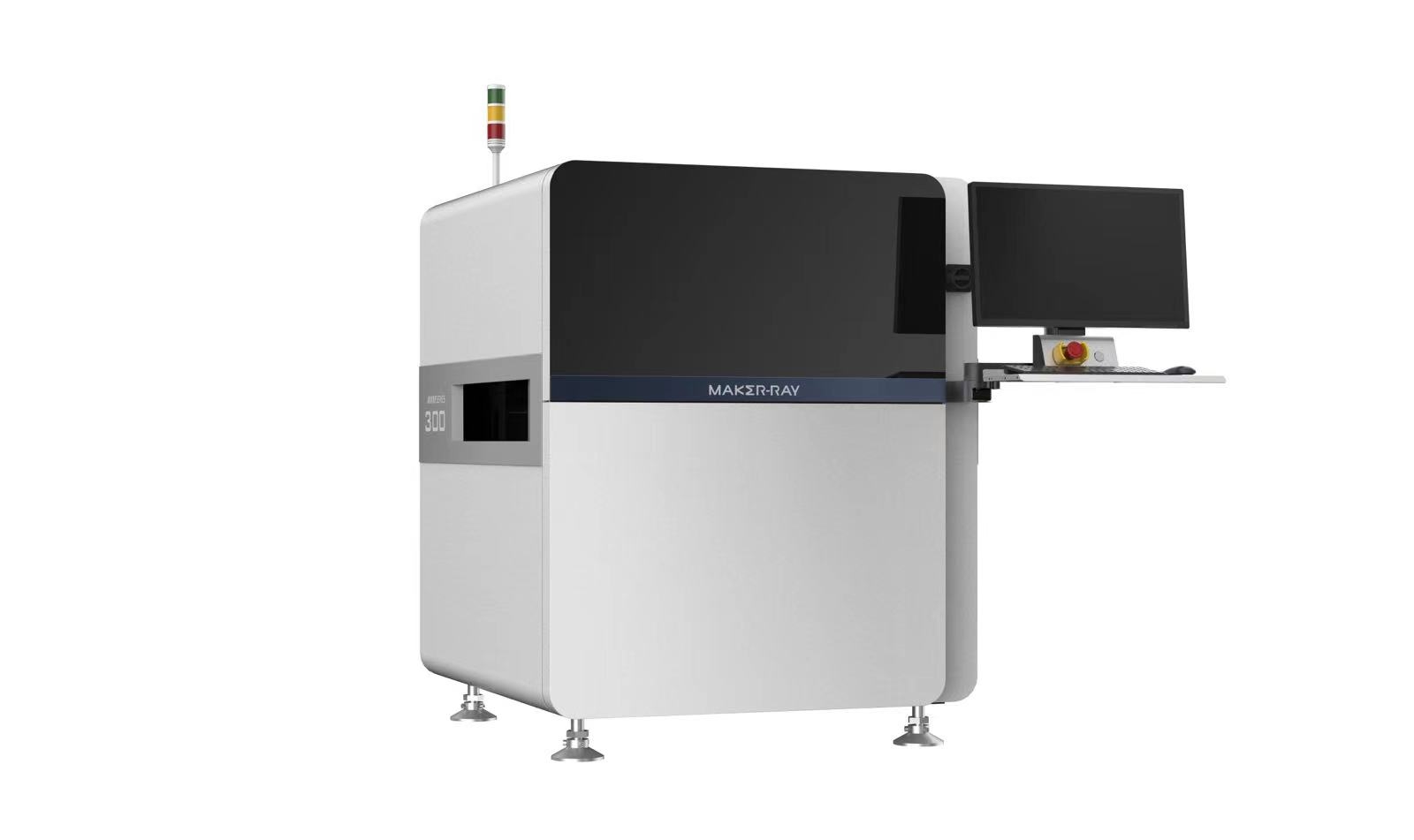

類別 | 項目 | 在線PCBA焊錫光學檢測設備AIS303B |
PCBA規格 | 尺寸 | 三段式軌道：50x50mm-350x400mm |
厚度 | 0.5mm-6mm | |
軌道高度 | 750MM | |
可過板卡負載 | 20KG | |
可過元件高度 | 頂面:110mm（拆掉擋板可到150mm），底面：25mm | |
工藝邊 | 3mm | |
光學規格 | 相機 | 5MP彩色面陣高速工業相機 |
光源 | RGB+W四色積分光源 | |
FOV | ||
分辨率 | 20μm | |
檢測相關 | 元件檢測 | 手插元器件及貼片料的缺件、反轉、偏移、破損、歪斜、多插、異物、污損等 |
焊錫檢測 | 多錫、少錫、連錫、不出腳、空焊、虛焊/錫洞等 | |
其他功能 | 一維/二維碼識別/字符識別等 | |
混板測試 | 混板生產，支持程序自動調用 | |
算法 | 深度神經網絡算法，圖像對比，顏色對比，輪廓識別，偏移檢測，模板匹配，OCR等 | |
速度 | 0.23sec/FOV | |
軟件系統 | 操作系統 | Ubuntu 18.04 LTS 64bit |
功能 | 遠程控制、遠程協助、gerber文件導入、自定義模型訓練 | |
通訊方式 | 標準SMEMA接口 | |
數據輸出 | 自動生成統計分析SPC | |
特色功能 | 元件自動搜索、一鍵編程 | |
硬件規格 | 工控主機 | CPU：intel i5 |
顯示器 | 23.8寸 FHD顯示器 | |
運動機構 | 高精度絲桿+伺服電機 | |
軌道調寬 | 手動/自動 | |
外觀/電氣 | 機箱尺寸及重量 | （LxHxW）1125x1340x1160mm（高度不包含三色燈），780Kg |
電源及功率 | AC 220V, 額定功率 520W | |
氣源 | 0.4-0.6Mpa | |
工作環境 | 溫度：10~45℃，濕度： 30~85%RH |
