產品參數

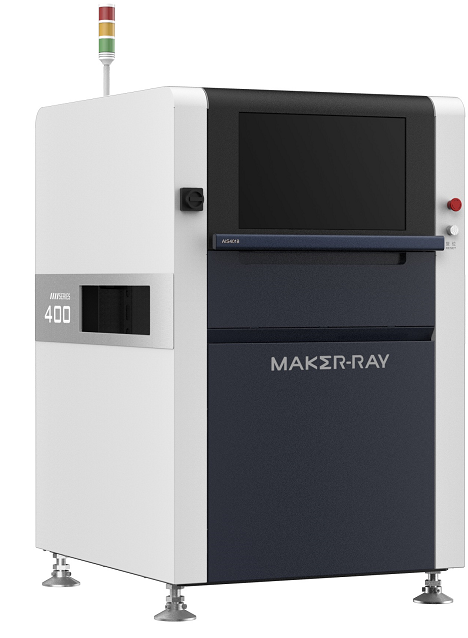

類別 | 項目 | 在線雙軌PCBA貼片光學檢測設備AIS401B-D |
PCBA規格 | 尺寸 | 標準模式：?jiǎn)诬?/span>50x50mm-510x610mm 雙軌50x50mm-510x330mm（中間兩軌道間距最小55mm） |
厚度 | 0.5mm-6mm | |
軌道高度 | 900MM | |
可過板卡負載 | 3KG | |
可過元件高度 | 頂面:25mm，底面：80mm | |
工藝邊 | 3mm | |
光學規格 | 相機 | 12MP彩色面陣高速工業相機標配 |
光源 | RGB+W四色積分光源 | |
FOV | ||
分辨率 | ||
檢測相關 | 元件檢測 | 缺件、多件、翻轉、反向、偏移、破損、歪斜、異物、污損等 |
焊錫檢測 | 多錫，少錫、連錫、空焊、虛焊、錫洞等 | |
其他功能 | 一維/二維碼識別/字符識別等 | |
混板測試 | 混板生產，支持程序自動調用 | |
算法 | 深度神經網絡算法，圖像對比，顏色對比，輪廓識別，OCR等 | |
速度 | 0.23sec/FOV | |
軟件系統 | 操作系統 | Ubuntu 18.04 LTS 64bit |
功能 | 遠程控制、遠程協助、CAD文件導入、自定義模型訓練 | |
通訊方式 | 標準SMEMA接口 | |
數據輸出 | 自動生成統計分析SPC | |
特色功能 | 元件自動搜索、一鍵編程 | |
硬件規格 | 工控主機 | CPU：intel i5 |
顯示器 | 23.8寸 FHD顯示器 | |
運動機構 | 高精度絲桿+伺服電機（匯川） | |
軌道調寬 | 手動/自動 | |
外觀/電氣 | 機箱尺寸及重量 | （L*H*W）1015x1512x1315mm（高度不包含三色燈），720Kg |
電源及功率 | AC 220V, 額定功率 490W | |
氣源 | 0.4-0.6Mpa | |
工作環境 | 溫度：10~45℃，濕度： 30~85%RH |
產品描述
AIS401B-D關鍵物料清單
序號 | 物料名稱 | 產地 | 品牌 |
1 | 工控機 | 中國 | 源控 |
2 | 三聯件 | 中國 | 亞德客 |
3 | 相機 | 中國 | 大華 |
4 | 鏡頭 | 中國 | LWXD |
5 | PLC | 中國 | 匯川 |
6 | 伺服電機 | 中國 | 匯川 |
7 | 步進電機 | 中國 | 雷賽 |
8 | 光電傳感器 | 日本 | 松下/明治 |
9 | 繼電器 | 日本 | 松下 |
10 | 光源 | 中國 | JL |
11 | 導軌 | 中國 | 上銀 |
12 | 絲杠 | 中國 | TBI/上銀 |
13 | 光源控制器 | 中國 | OPT |
